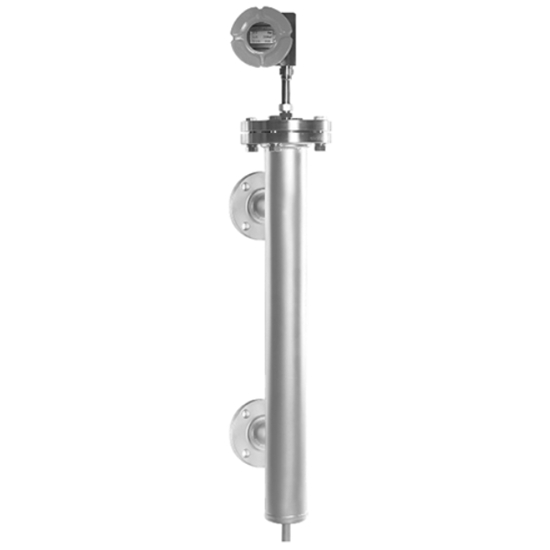

高精度浮筒液位计基于磁致伸缩原理，由磁致伸缩液位计配套外浮筒组成，多种安装形式，两线制回路供电4~20mA / HART, Modbus或Profibus输出可选， 可以单独或同时测量液位和界面，很好的避免了传统浮筒液位计测量精度受温度、密度变化影响大、实物标定、扭力管金属疲劳、后期维护量大等缺陷，而且具有高精度、高可靠、免维护等典型优势。
技术规格：
| 精 度 | ±1mm或0.03%满量程 | 供电电压 | 16~30VDC，带单极性保护 |
| 环境温度 | -40~65℃ | 显 示 | LCD |
| 信号输出 | 两线制，4~20mA/HART | 防爆等级 | Ex ia IIC T4，Ex d IIC T6 |
| 防护等级 | IP67 | 过程压力 | 真空~16MPa |
| 过程温度 | 0~149℃ | 量程范围 | 0.15~4.5m |
| 探杆外径① | 1/2″或5/8″ | 底部死区 | 小于2.5″ |
| 探杆类型 | 硬杆 | 探杆材质 | 316L SS |
| 过程连接 | 短管或法兰 | 表头结构 | 单腔室 |
| 外壳材质 | 压铸铝/不锈钢 | 外壳处理 | 聚酯涂层(仅限压铸铝材质) |
| 电气接口 | 1/2″NPT(F)或M20×1.5 | 排气排污 | 堵头/阀门 |
尺寸结构：
特点：
多功能：可单独或同时测量液位、界面
高精度：测量精度高达±0.38mm或0.01%满量程（取大值）
免维护：核心元器件不与介质直接接触，无需定期维护
免标定：智能化设计，参数自动存储，无需实物标定
易操作：标准按键，无需其他辅助设备
易安装：安装方便，NPT/法兰连接
高安全：Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级
低功耗：LCD显示，两线制回路供电 4~20mA/HART Modbus或Profibus输出可选
应用行业及装置：
锅 炉：汽包液位
罐 区：炼油厂、油库、油站、化工品仓储、石化企业库
电 力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理
煤 化 工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气
硅 行 业：有机硅、多晶硅
石油石化：油气开采与集输、炼油、乙烯、三聚等
精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等
其 它：冶金、造纸、水处理、生物制药、食品饮料、轻工等
过程安装：
安装：
安装过程中避免液位计探杆弯曲变形甚至损坏。如果探杆弯曲变形，将会阻碍浮子在探杆上自由移动，进而影响测量结果。安装步骤如下：
1.核实浮子大小是否可以顺利进入浮筒或安装孔，以及相关配件是否合适；
2.浮子直接安装到液位计的探杆上，并可以在探杆上自由移动，浮子安装时，注意标有“UP↑”的方向与测量方向一致；
3.清理液位计探杆、浮子上的附着物、污迹；
4.安装时注意“0”点对齐。如果订购产品要求带固定法兰，则现场安装时直接安装即可；如果订购产品未要求带有固定法兰，则现场安装时需要对齐“0”点，液位计显示液位为0mm时，将液位计固定在安装法兰上；
5.清理液位计表面安装过程中产生的附着物、污迹。
