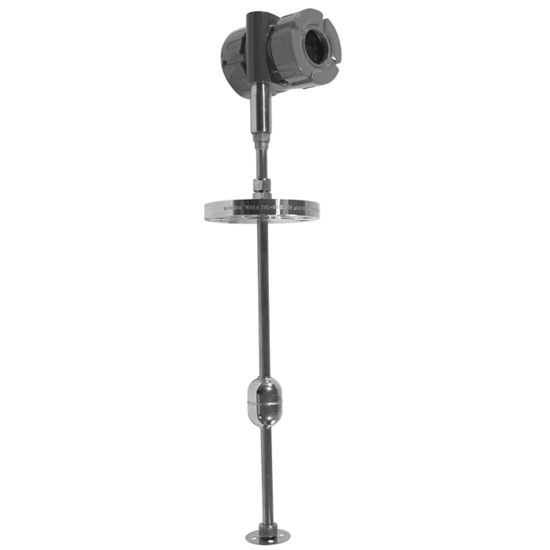

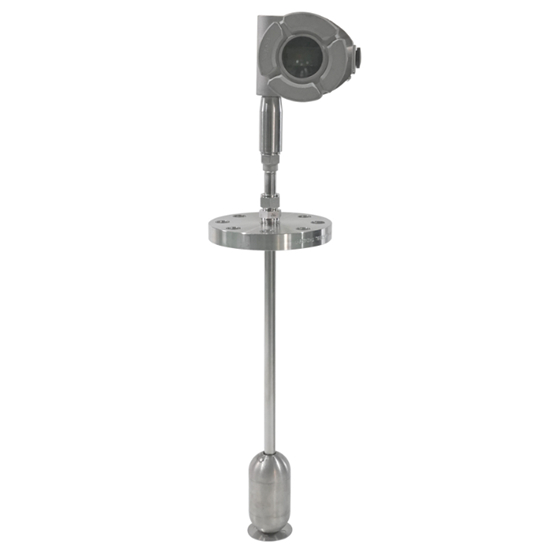

硬杆磁致伸缩液位计是高精度、高可靠性的创新型产品，它的出现很好的解决了极恶劣工况下的液位、界面测量。由于采用磁致伸缩技术决定了其测量过程不受温度、压力、介电常数等因素变化的影响，其高精度、高稳定、免维护等特性，很好的避免了传统电浮筒、差压变送器、雷达等其它液位产品在现场应用中存在的缺陷，故广泛应用于各种液位、界面的高精度测量。
电子表头部分：
| 测量参数 | 液位、界面 | 重复性 | ±0.38mm或0.01%满量程 |
| 非线性 | ±0.79mm或0.02%满量程 | 精 度 | ±0.38mm或0.01%满量程 |
| 供电电源 | 16~30VDC,带反极性保护 | 环境温度 | -40~65℃ |
| 显 示 | LCD | 信号输出 | 两线制，4~20mA/HART,Modbus或Profibus |
| 回路电阻 | 最大620Ω(24VDC) | 功耗 | 最大0.65W |
| 阻尼 | 0~32S | 防爆等级 | Ex ia IIC T4,Ex d IIC T6 |
| 分辨率 | 模拟量：0.01mA;数字量：0.01满量程 | 故障信号 | 3.86mA或20.96mA |
| 湿度 | 0~100% | 表头结构 | 双腔室 |
| 外壳材质 | 压铸铝或不锈钢 | 外壳处理 | 聚酯涂层(仅限压铸铝材质) |
| 电气接口 | 1/2″NPT(F)或M20×1.5 | / | |
探杆组件部分：
| 过程压力 | 真空~26MPa | 过程温度 | -196~427℃ |
| 量程范围 | 0.15~9.1m | 探杆外径 | 5/8″或3/4″(高压型) |
| 顶部死区 | 无 | 底部死区 | 小于2.5″(63mm) |
| 反应时间 | 0.1秒 | 过程连接 | NPT或法兰连接、焊接 |
| 探杆材质 | 316L SS、316L SS衬PFA、317L SS、哈C-276、锆702、钛材等 | / | |
尺寸结构：
特点：
多功能：可单独或同时测量液位、界面
高精度：测量精度高达±0.38mm或0.01%满量程（取大值）
免维护：核心元器件不与介质直接接触，无需定期维护
免标定：智能化设计，参数自动存储，无需实物标定
易操作：标准按键，无需其他辅助设备
易安装：安装方便，NPT/法兰连接
高安全：Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级
低功耗：LCD显示，两线制回路供电 4~20mA/HART Modbus或Profibus输出可选
应用行业及装置：
锅 炉：汽包液位
罐 区：炼油厂、油库、油站、化工品仓储、石化企业库
电 力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理
煤 化 工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气
硅 行 业：有机硅、多晶硅
石油石化：油气开采与集输、炼油、乙烯、三聚等
精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等
其 它：冶金、造纸、水处理、生物制药、食品饮料、轻工等
产品结构：
磁致伸缩液位计采用模块化设计，机构简单，由三部分组成：
电子表头：外壳、电路底板、电子模块
探杆组件：探杆、传感器、磁致伸缩线、浮子
配套组件：浮筒及顶部法兰等
安装：
安装过程中避免液位计探杆弯曲变形甚至损坏。如果探杆弯曲变形，将会阻碍浮子在探杆上自由移动，进而影响测量结果。安装步骤如下：
1.合适浮子大小是否可以顺利进入浮筒或安装孔，以及相关配件是否合适；
2.浮子直接安装到液位计的探杆上，并可以在探杆上自由移动，浮子安装时，注意标有“UP↑”的方向与测量方向一致；
3.清理液位计探杆、浮子上的附着物、污迹；
4.安装时注意“0”点对齐。如果订购的产品要求带固定法兰，则现场安装时直接安装即可；如果订购产品未要求带有固定法兰，则现场安装时需要对齐“0”点，液位计显示液位为0mm时，将液位计固定在安装法兰上；
5.当过程温度高于150℃时，安装法兰上端探杆过长需要加装高温支架，以便散热及加固表头；
6.清理液位计表面安装过程中产生的附着物、污迹。
