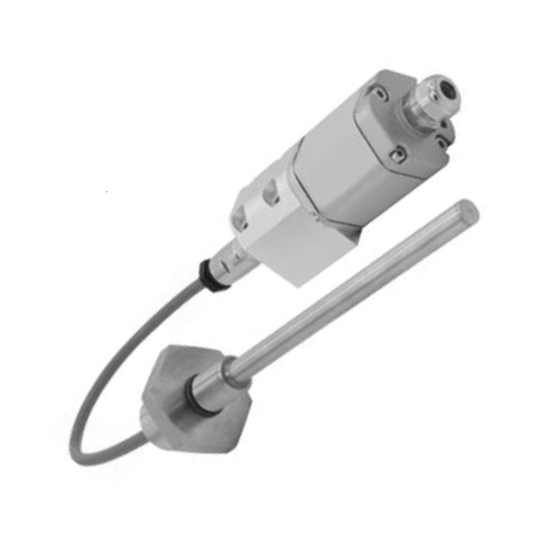

RD型外壳是-种创新的分体式设计，即电子头和敏感元件是分开的， 利用一条内接电缆把两者连接起来。虽然内接线不是很长，但因为柔软所以可以把电子头从传统的安装在油缸后端位置改为安装在油缸旁边，把油缸的总长度减低。因此为油缸安装但欠缺空间提供了一个良好的解决方案，特别适用于两端都带勾的油缸(即ClevisType)应用。RD型利用密封紧压嵌人( pressurefit)安装，也可以是标准的缧纹安装。
RD的电子头与测杆的内连接线是一个200mm的固定长度。用户可以把长度切短以符合实际需要(注意:如果用户擅自把内接线加长的话，则博尔森提供的12个月保修期马上失效)。 内接线连接敏感元件的一端是固定的，不能拆除，但接电子盒的一端则是灵活的在电子盒内以接线端子固定接线， 简易快捷。
RD的另一好处是测杆能抵受高达105°C的高温(电子盒为75°C，低温同为-40°C)因此在高温应用上，RD更可弥补其它如R系列在温度上的不足。
RD型输出模式有模拟，CANbus，DeviceNet ，Profibus ，EtherCAT等。
RD型是一个在最苛刻的环境条件下仍能持续正常运作的理想传感器。传感器头部封装了完整的电子接口模块来处理电子信号。双重灌封保证了高度的操作安全性和最优化的EMC保护。位置测量是通过一个固定在运动机械部分的永磁铁，沿着传感测杆做无接触运动来感应。

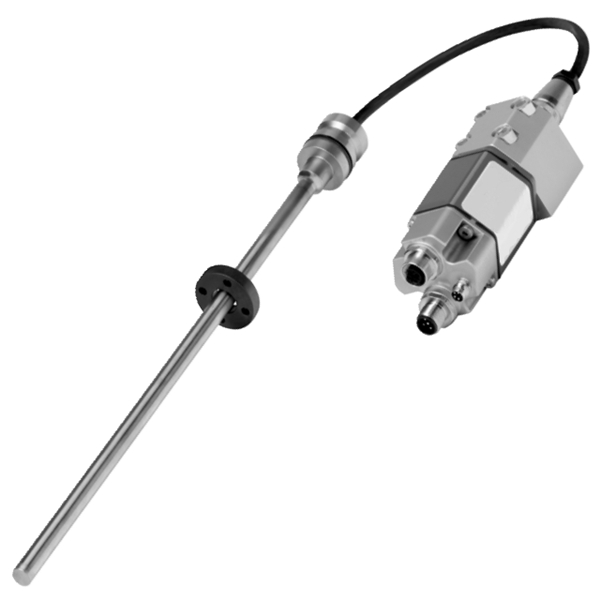

RD型适合安装于油缸内，特别适用于两端都带U-形吊环的油缸，或者受空间限制的油缸应用。传感器的组成部分包括一条带有螺纹或紧压密封安装法兰的耐压不锈钢管，它为感应元件提供保护。整支传感杆通过活塞孔装人活塞内。外部连接的电子头(达IP67防护等级)将传感器信号处理部份和接口部分封装在内，与感应杆的连接可通过接合板侧面或底面的电缆进线。
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 位置，速度（绝对值） |
| 测量范围 | 25 – 7620 mm |
| 输出 | |
| 介面 | 模拟，SSI，CANbus，Profibus-DP，EtherCAT |
| 精度 | |
| 分辨率 | 根据输出不同 |
| 非线性度 | < 满量程的土 0.02% （最小土 50 pm） |
| 重复精度 | < 满量程的 ± 0.001% （最小 ± 2.5 pm） |
| 误差 | 模拟:满量程的0.01%/数字:<士10um |
| 滞后 | < 4 µm |
| 工作条件 | |
| 工作温度 | – 40 至 +75 °C |
| 湿度 / 露点 | 湿度 90%，不能结露 |
| 保护 | 电子部份为IP67(配对接头必须锁紧);IP65装有侧面线缆连接部的测量杆;IP30装有底面平板连接头的测量杆 |
| 冲击指标 | 100 g （单一冲击） / IEC 标准 68-2-27 |
| 振荡指标 | 15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性） |
| EMC 测试 | 放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证 |
| 结构,材料 | |
| 故障指示 | 电子头尾盖带LED 显示 |
| 传感器头 | 铝挤压成型 |
| 传感杆和法兰 | 304 L 不锈钢 |
| 外管压力 | 350 bar/ 700 bar (峰值) |
| 位置磁铁 | 环形磁铁 |
| 电气连接 | |
| 接头选型 | 接头或直出电缆(按输出而定) |
| 输入电压 | +24 Vdc （-15 / +20%） |
| 极性保护 | 最大 -30 Vdc |
| 超压保护 | 最大 36 Vdc |
| 秏电量 | 一般 100 mA内 |
| 波动 | < 1 % S-S |
| 电器冲击量 | 500 V （DC 接地与机械外壳地线之间） |
有关R-系列的模拟1SSIICANbusIDeviceNetIEtherCAT/Profibus等输出的技术规格和电气连接，请参考相关的传感器介绍页数。
当感应杆与内接电缆被安装在金属缸体内，然后进行测试。
