R-SERIES PROFIBUS

所属分类: 产品展示, 磁致伸缩位移传感器 | 发布日期:2021年1月15日 17:15

R-系列RP和RH型线性磁致伸缩位移传感器满足Profibus-DP (EN 50170)协 议。传感器将绝对的位置数据以 RS-485 标准串行同步的形式 传输给控制器,其最大速率为 12 Mbps。

产品详情

  坚固可靠工业用位移传感器

  ■直线测量,绝对值输出

  ■ LED指示灯诊断功能

  ■ 无接触测量,没有磨损

  ■超高的精度,分辨率最高为5 pm

  ■ 非线性度达 0.01%

  ■ 重复精度达 0.001%

  ■ Profibus-DP输出

参数规格
输入
测量数据位置,速度(绝对值)
测量范围RP 铝成型外壳:50 – 5080 mm RH耐压外管:50 – 7620 mm
输出
介面Profibus-DP 系统,ISO 74498
数据格式Profibus-DP (EN- 50 170)
传输速度最大 12 Mbit/s
过压保护最大 36 Vdc
精度
分辨率5 um / 用户可以利用 GSD 文文件自由更改
非线性度< 满量程的土 0.01% (最小土 50 pm)
重复精度< 满量程的 ± 0.001% (最小 ± 2.5 pm)
温度系数< 15 ppm / °C
滞后< 4 µm
工作条件
工作温度– 40 至 +75 °C
湿度 / 露点湿度 90%,不能结露
保护RP 铝成型外壳: IP65 RH 耐压外管: IP67 (配对接头必须锁紧)或IP68(如选配直出电缆)
冲击指标100 g (单一冲击) / IEC 标准 68-2-27
振荡指标15 g / 100 – 2000 Hz / IEC 标准 68-2-6 (耐久性)
EMC 测试放射 EN 50081-1,抗扰 EN 50082-2, EN 61000-4-2/3/4/6,等级 3/4,A 类,CE 认证
磁铁速度任何
结构,材料
故障指示电子头尾盖带LED 显示
RP 铝成型外壳传感器头:铝 传感杆:铝 位置磁铁:滑块磁铁或浮动磁铁
RH 耐压外管传感器头:铝    传感杆和法兰:304 L 不锈钢    外管压力:350 bar / 690 bar (峰值)    位置磁铁:环形磁铁,浮动磁铁或浮球
安装
安装位置任意方位
RP 铝成型外壳可移动固定夹片(需以 M5 缧钉作固定)
RH 耐压外管带缧纹法兰公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A
一般锁力45 N-m
电气连接
接头选型6 针 D60 公接头或直出电缆
输入电压+24 Vdc (-15 / +20%)
极性保护最大 -30 Vdc
超压保护最大 36 Vdc
秏电量一般 100 mA内
波动< 1 % S-S
电器冲击量500 V (DC 接地与机械外壳地线之间)

  R-系列RP和RH型线性磁致伸缩位移传感器满足Profibus-DP (EN 50170)协 议。传感器将绝对的位置数据以 RS-485 标准串行同步的形式 传输给控制器,其最大速率为 12 Mbps。 Profibus-DP 的接口包括 Siemens 总线控制器 SPC3。另外Profibus-DP 还提供强大的诊断和设置功能,这些功能是以 GSD 电子仪器数据表的形式加载在总线上的。

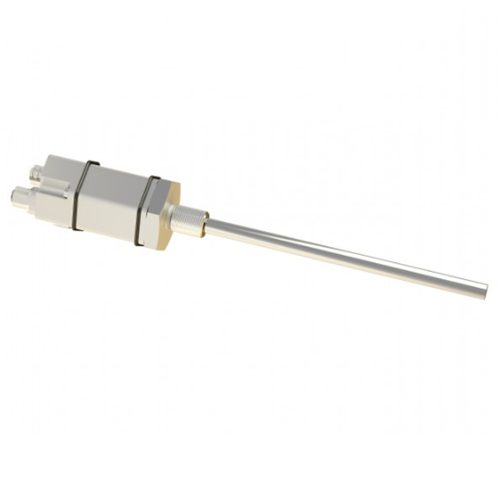

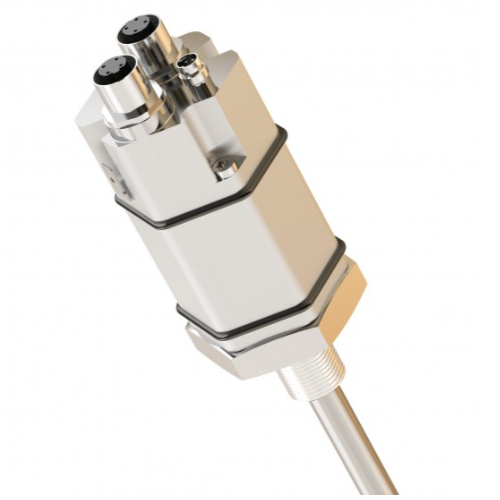

耐压外管尺寸及安装说明

RH系列耐压外管,铝型材电子仓,专为液压系统使用设计的,内置于液压缸内部,耐压可达34MPa连续(69MPa峰值)。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

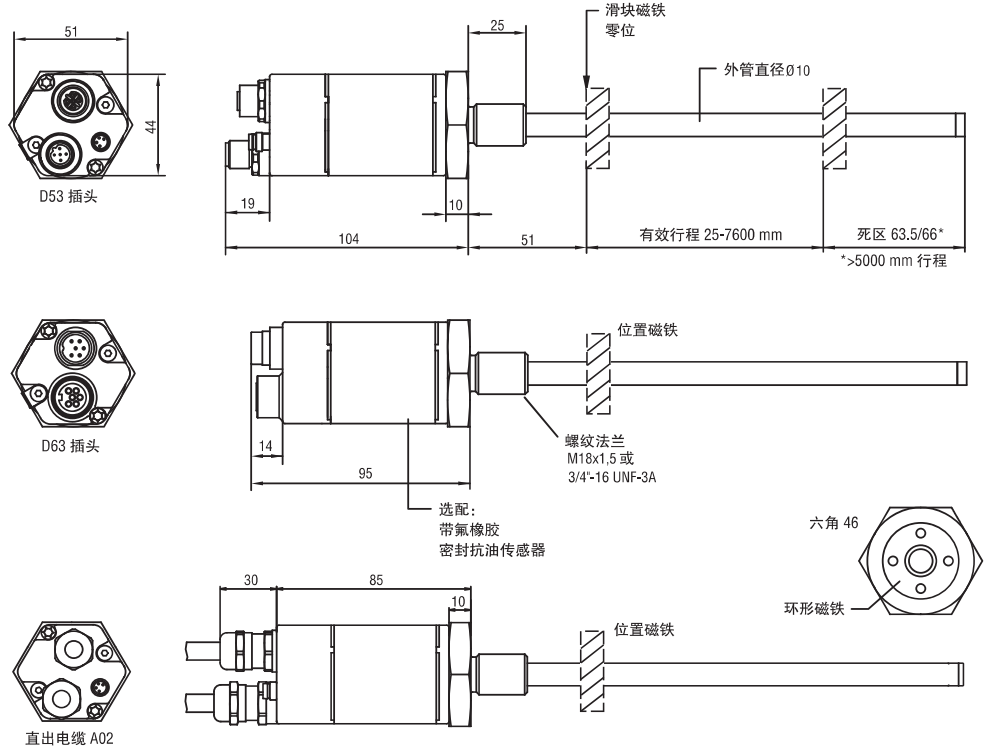

RH系列profibus-DP尺寸图
RH系列profibus-DP尺寸图

注:图中所示的上下死区表示传感器在该区域内的输出值为零或者不可靠,本传感器的上下死区值分别为:50.8和63.5mm,该值可以根据客户要求作出适当修改,可在订货时跟我司销售或者技术特别提出。

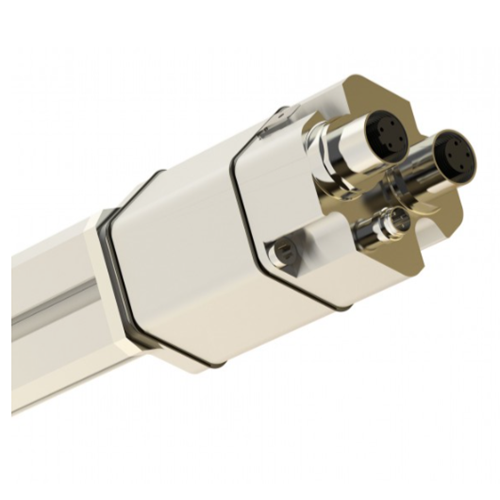

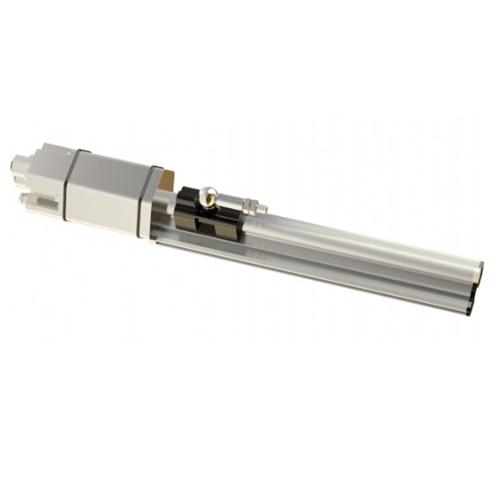

铝型材外置结构尺寸及安装说明

RP铝型材外置安装结构,适用于一般机械,安装方便,易于维护。

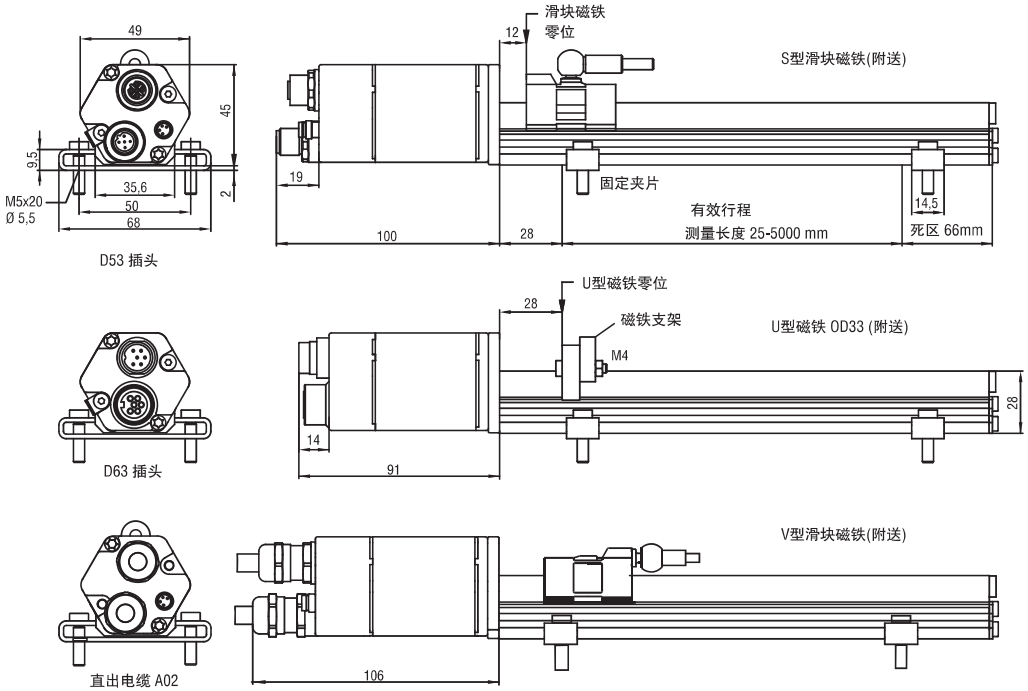

RP系列profibus-DP尺寸图
RP系列profibus-DP尺寸图

传感器接线方式

航空插头连接时,以针脚和相对应的线色定义

防水接头直接出线时,以线色定义

PROFIBUSkjjijiejie’xjie’xijie’xiajie’xian接线接线定义
