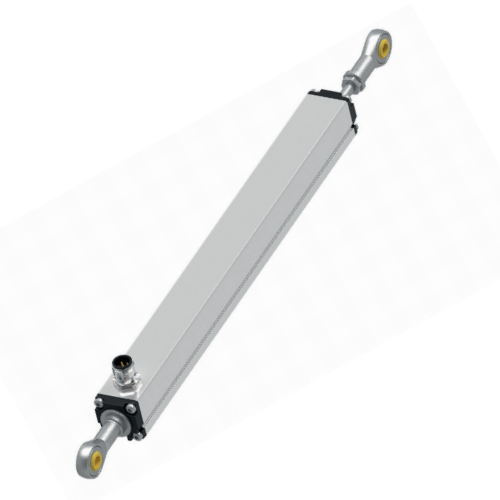

ER-Series 磁致伸缩位移传感器

所属分类: 产品展示, 磁致伸缩位移传感器 | 发布日期:2020年12月30日 21:02

ER 型磁致伸缩位移传感器在设计与功能 上为内置的推拉杆。不锈钢的活塞杆较粗壮,可承受一定的载荷力,不会生锈,寿命特长。

产品详情

  ■坚固可靠工业用位移传感器

  ■直线位移测量,绝对值输出

  ■无接触测量,没有磨损

  ■非线性度低于0.02 %

  ■重复精度达0.001 %

  ■ EMI 抗干扰及 CE 认证

  ■模拟输出:电压或电流

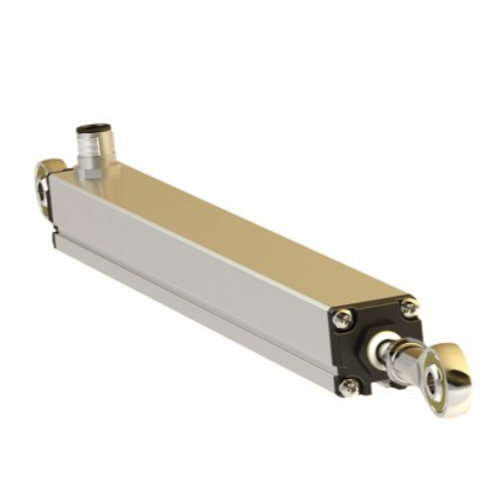

  ER型内置推拉杆设计

  ER 型位移传感器在设计与功能 上为内置的推拉杆。不锈钢的活塞杆较粗壮,可承受一定的载荷力,不会生锈,寿命特长。无接触的位置磁铁安装于传感器内活塞杆后端,受到铝外壳保护,不会受到环境的污染。ER外壳符合 IP65 标准及 CE 认证。

  适合一般机床安装或外置油缸安装。用户还可在传感器的两端加配活动的球窝头,因此就算传感器的两头是连接活动机 械组件也没有问题。ER型在无需定期维护情况下,提供绝对、稳定、准确的重复输出,绝对能为用户的生产线连续不断的工作,从而提高产量及减少废品和停机时间。是取替编码器、LVDT和电阻式电位尺的上佳选择。

参数规格
输入
测量数据位置
测量范围50 ~ 3500 mm
输出
电压0 ~ 10 Vdc,10 ~ 0 Vdc,-10 ~ +10 Vdc,+10 ~ -10 Vdc (控制器最低负载:> 5k ohms)
电流4 ~ 20 mA 或 20 ~ 4 mA(最小 / 大负载:0/500 Ohms)
精度
分辨率无限(取决于控制器D/A与电源波动)
非线性度<满量程的± 0.02% (最小土 60 pm)
重复精度< 满量程的 ± 0.001% (最小 ± 2.5 pm)
更新时间>1.5 kHz
波动<满量程的0.01% F.S.
工作条件
磁铁速度任意
工作温度– 40 至 +75 °C
湿度,露点湿度 90%,不能结露
保护IP65 (配对接头必须锁紧)
冲击指标100 g (单一冲击) / IEC 标准 68-2-27
振荡指标15 g / 100 – 2000 Hz / IEC 标准 68-2-6 (耐久性)
EMC 测试放射 EN 50081-1,抗扰 EN 50082-2, EN 61000-4-2/3/4/6,等级 3/4,A 类,CE 认证
结构,材料
电子头
传感杆不锈钢 303
位置磁铁内置集成
安装
安装位置任意方位
安装类型可移动固定夹片
电气连接
接头选型6 针 DIN 接头或直出电缆
输入电压+24 Vdc (-15 / +20%)
秏电量50 – 140 mA (按量程而定)
波动< 1 % 峰值
电器冲击量500 V (DC 接地到机器接地之间)

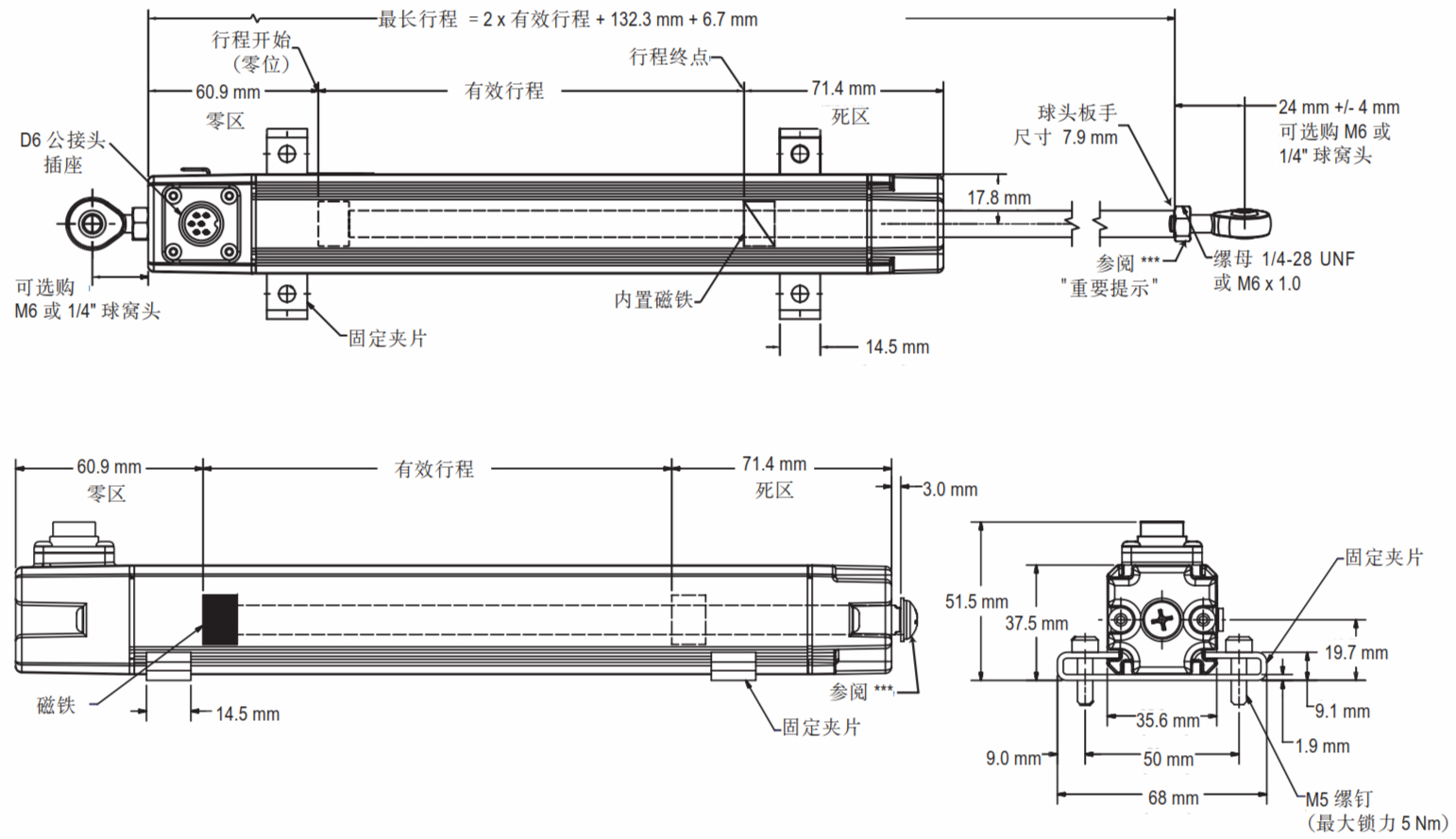

  ER 型外壳尺寸与安装说明

  重要提示:为防止可能发生对传感器的损害,推拉杆在完全退回传感器时,缧母或垫片必须装上以防止推拉杆完全进入铝外壳内。

固定夹片

传感器接线方式

航空插头连接时,以针脚和相对应的线色定义

防水接头直接出线时,以线色定义

D60公接头针号排列(面向传感器头)

针号线色 定义
1 模拟信号输出
2 信号地
3 通讯接口 (+)
4绿 通讯接口 (-)
5 +24VDC(-15%/+20%)
6 直流电源地
