各类型磁致伸缩传感器安装方式

  磁致伸缩线性位移传感器采用非接触式技术,无磨损,无噪音,在无需任何校准条件下达到最高耐用性。

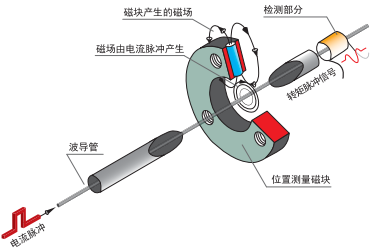

  传感器的核心包括一条铁磁材料的测量感应元件“波导管”,一个可移动的永磁铁。当这两个磁场在波导管相交的瞬间,产生“磁致伸缩”现象,一个应变脉冲即时产生。这个被称为“返回信号”的脉冲以超声的速度从产生点(即位置测量点)运行回传感器电子头,并被检波器检测出来。

  BRSEN对铁磁材料,磁效应和超声波产生过程的广泛认知与多年的生产经验,对高精度,非接触式位置测量系统保持着领先的性能标准。

  铝成型外壳线性位移传感器机械安装

  铝成型外壳线性位移传感器可用移动固定夹具或基础沟道内使用M5螺栓,固定在机械表面。(500mm以内两个安装夹具,每增长250mm,增加一块安装夹具)

  耐压不锈钢外管线性位移传感器机械安装

  A.液压缸

  B.活塞杆

  C.假如使用了导磁材料作为固定磁环的载体,需要10mm厚和比磁环半径多3mm的空间用于安装固定磁环所需的非导磁垫片和非导磁螺丝。

  D.磁环/位置磁铁

  E.通过在圆槽内安装O型圈对法兰接触面进行密封。

  F.可选:线性位移传感器长度>1.5m的测量杆底部有一个M4x5的盲孔螺纹,用于测量杆的支撑。

  RH型可拆卸电子舱更换示例

  传感器电子舱+感应元件只需卸下2个M4螺栓就可从耐压外管中抽出,而耐压外管仍留在液压缸中,这样可以简单替换电子舱,却无需泄压。

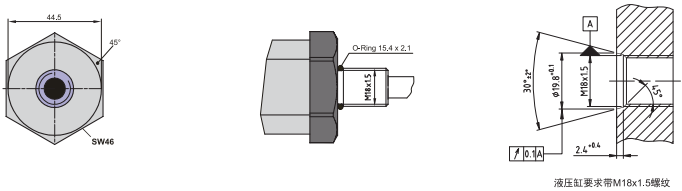

  整体集成于液压缸内的MH系列线性位移传感器带M12连接器的安装示例

  位置磁铁安装示例

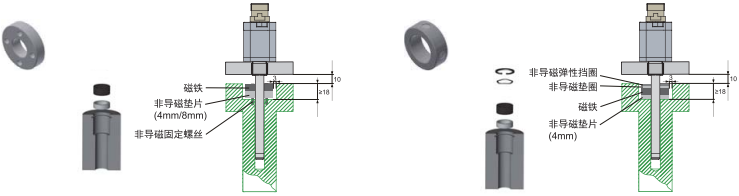

磁致伸缩位移传感器磁铁安装
磁致伸缩位移传感器磁铁安装

  “O”型氟橡胶密封圈

磁致伸缩位移传感器O型圈安装
磁致伸缩位移传感器O型圈安装
