液压执行器可用于打开和关闭阀门的位置。在自动化架构中，磁致伸缩位移传感器用于液压执行器中，以提供连续的位置反馈。
线性磁致伸缩位移传感器安装在油缸的后端。传感元件位于一个腔中，该腔已在活塞和油缸杆上进行了钻孔，从而延长了机械行程的整个长度。磁环用作位置标记，并安装在活塞的表面上。当活塞（和位置标记）移动时，磁致伸缩位移传感器通过模拟或数字信号提供连续的绝对位置。
在某些应用中，油缸的位置可能仅在整个行程的一小部分或行程的特定部分上移动。最终用户可以根据应用程序的特定行程要求而不是整个油缸的行程来更改传感器的信号，这样可以最大程度地提高可用的位置分辨率。当出现这种情况时，大多数传感器厂家都可以通过按钮或接线输入来自定义行程的修改输出。完成此操作后，该过程确实需要将圆柱体（和位置标记）移动到这些定义的位置进行“校准”。

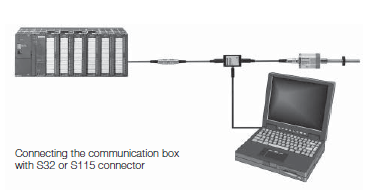

对于带有磁致伸缩位移传感器的自定义行程长度，更人性化和可重复的方法是使用图形软件包。该软件可以通过USB从PC连接到兼容的磁致伸缩位移传感器。行程开始和结束值可以精确地输入到软件中，并创建输出曲线的图形表示。对于更直接的方法，您还可以通过单击光标来拖放这些笔触点。该文件可以保存在PC上并下载到传感器。无论哪种情况，都不需要移动油缸的活塞。
在需要定制多个相同的执行器和磁致伸缩位移传感器的项目中，设置仅需完成一次，保存文件，然后简单地上传到该项目的所有传感器。与手动校准每个传感器相比，节省了很多时间。
使用带有磁致伸缩位移传感器的软件的另一个好处是能够在安全的用户环境（例如实验室站或办公室）中上载用于替换单元的程序，并将其运送到各个工作地点。这些不同的位置（或区域）可能处于恶劣的环境条件（极度寒冷或高温）中，或者包含易燃易爆气体或粉尘区域。
