磁致伸缩位移传感器的一个常见应用是为阀门执行器提供液压缸位置反馈。位置传感器安装在气缸的后端。传感元件置于一个通过枪钻在活塞和活塞杆上钻出的腔体内，该腔体贯穿机械行程的整个长度。然后，一个磁环被用作位置标记，嵌入活塞表面，并用螺丝或卡环固定。当博尔森(BRSEN)开始设计一款这样的产品——其磁致伸缩位移传感器时，有一些需要应对的挑战。

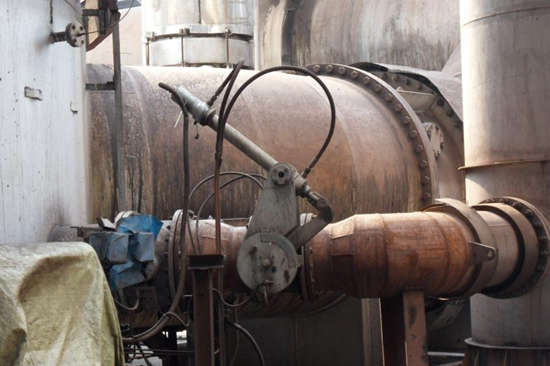

带有磁致伸缩位移的液压缸控制阀门的位置，以调节进入高炉炼铁的助燃空气流量。
为了适应这些工厂恶劣的运行条件，气缸位移传感器必须能够承受高温，并持续可靠地运行。由于许多设备安装在户外，会经受不同季节的天气状况，所以它们还必须具备良好的密封性能，以防止在各种温度和湿度条件下液体渗入。
在产品设计阶段，博尔森设计团队采用了一种名为高加速寿命测试(HALT，HighlyAcceleratedLifeTest)的破坏性测试方案。该测试让传感器在经历从极冷到极热的快速温度变化的同时，承受强烈的机械冲击和振动。测试条件的严酷程度会不断增加，直至传感器出现故障。然后对故障进行分析，确定根本原因。接下来，在下一次设计迭代中针对这种故障模式进行改进，目标是消除该故障模式，或者强化产品，使其在更严酷的应力水平下也能提高存活率。
液压缸驱动挡板和阀门的操作在任何旨在产生大量热能的燃烧过程中，效率和温度控制取决于在不同需求条件下所消耗的进气和燃料的量及比例。废气或“烟道气”也必须得到妥善处理，这取决于它们是需要被分流到另一个工艺过程，还是在排放到大气之前先被送往废气洗涤器。例如，在钢铁生产和传统的发电厂中，助燃空气进气挡板和天然气阀门由液压缸执行器控制。为了调节挡板或阀门的位置，必须通过一个传感器来监测气缸的位置，该传感器会向过程控制系统提供反馈信号。磁致伸缩位移传感器安装在液压缸执行器中，在那里它们可以检测安装在气缸活塞表面的目标磁体的位置。
磁致伸缩位移传感器首先是一种测量设备。它必须在各种不利的运行条件下提供准确且稳定的位置信号。制造出一款在实验室中表现良好的测量传感器是一回事，但要开发出一款既准确又在物理结构上足够坚固，能够承受恶劣工业条件的传感器，则需要进行深入的研发并掌握相关技术。
