1 范围
本标准规定了磁致伸缩液位计的产品分类、基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、贮存、运输。
本标准适用于磁致伸缩液位计(以下简称液位计)。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求(GB 3836.1—2000,eqv IEC 60079-0:1998)
GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”(GB 3836.2—2000,eqv IEC 60079-1:1990)
GB 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i”(GB 3836.4—2000,eqv IEC 60079-11:1999)
GB 4208 外壳防护等级(IP 代码)(GB 4208—1993,eqv IEC 60529:1989)
GB 9969.1 工业产品使用说明书 总则
GB/T 15464 仪器仪表包装通用技术条件
GB/T 15479—1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法
GB/T 17626.2—1998 电磁兼容 试验和测量技术 静电放电抗扰度试验(idt IEC 61000-4-2: 1995)
GB/T17626.3—1998 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验(idt IEC 61000-4-3:1995)
GB/T 17626.4—1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验(idt IEC 61000-4-4:1995)
GB/T 17626.5—1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验(idt IEC 61000-4-5:1995)
GB/T17626.6—1998 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验(idt IEC 61000-4-6:1996)
GB/T17626.8—1998 电磁兼容 试验和测量技术 工频磁场抗扰度试验(idt IEC 61000-4-8:1993)
GB/T 18268—2000 测量、控制和实验室用的电设备 电磁兼容性要求(idt IEC 61326-1:1997,Amd. 1:1998)
GB/T18271.1-2000 过程测量和控制装置 通用性能评定方法和程序 第1部分：总则
(idt IEC 61298- 1:1995)
GB/T18271.3—2000 过程测量和控制装置 通用性能评定方法和程序 第3部分：影响量影响
的试验(idt IEC 61298-3:1998)
GB/T 18271.4—2000 过程测量和控制装置 通用性能评定方法和程序 第4部分：评定报告的
GB/T 21117—2007
内容(idt IEC 61298-4:1995)
JB/T 9329—1999 仪器仪表运输、运输贮存基本环境条件及试验方法
3 术语和定义
下列术语和定义适用于本标准。
3.1
磁致伸缩 magnetostriction
铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变的现象。
3.2
磁致伸缩液位计 magnetostrictive liquid level meter
一种用于测量液面或液-液界面位置的装置，其内部检测元件基于磁致伸缩原理设计制造。
4 产品分类
4.1 按液位计测杆结构分
a) 刚性杆，测杆整体为刚性结构，并具有一定的支撑强度，以保证其直线状态；
b) 柔性杆，测杆在运输和安装过程时可弯曲，使用时应采用重锤、磁钢、吊钩、护套等方式，保证其工作所需的直线状态。
4.2 按液位计测量参数类型分
a) 液位测量，仅测量液面一个位置参数；
b) 界面测量，可同时测量液面和界面多个位置参数。
4.3 按液位计输出信号形式分
a) 模拟输出型，包括：电流输出型、电压输出型；
b) 数字通信型；
c) 复合输出型，同时具备以上两种功能，如：HART 协议。
4.4 按液位计安全性能分
a) 普通型；
b) 防爆型(主要为：隔爆型、本质安全型，不排除其他类型)。
5 基本参数
5.1 测量范围
刚性杆：≤6 m; 柔性杆：3.5 m～20 m。
液面测量的上盲区：≤100 mm, 下盲区：≤60 mm。
界面测量的下盲区：≤15 mm。
5.2 输出信号
a) 模拟输出型：
1) 电流输出型：4 mA(d.c)～20 mA(d.c),负载电阻应为：02～750 Ω。
2) 电压输出型：0 V(d.c)～5V(d.c)、1V(d.c)～5 V(d.c)或 0 V(d.c)～10 V(d.c),负载 电阻应为：≥1 kΩ。
b) 数字通信型：
1) RS485 接口，波特率可选：2400,4800,9600。可多机通信和总线连接。
2) 其他类型的数字总线接口，应符合相应总线的规定要求。
c) 复合输出型：产品应同时符合模拟输出型和数字通信型的规定要求。
5.3 供电电源
额定工作电压：24 V(d.c)。
正常工作电压：9 V(d.c)～30 V(d.c)。
5.4 工作环境
环境温度可选为：
a) -25℃~+55℃;
b) -40℃~+85℃;
c) -50℃~+125℃。
相对湿度：0%～98%。
介质温度范围由制造厂自行规定。
5.5 额定工作压力
测杆额定工作压力应从下列数值中选取：0.63 MPa,1.6 MPa,2.5MPa,4.0 MPa,6.3 MPa,10 MPa,16 MPa。
6 技术要求
6.1 与准确度有关的要求
6.1.1 示值误差
液位计示值的最大允许误差有两种表示方式：
a) 示值的最大允许误差为±(a% ·FS+b)。 其中：a 为液位计的相对误差标称值，可选为0.01、0.02、0.05、0.1;FS 为液位计的量程(单位：mm 或 m);b为数字通信型液位计的分辨力(单位：mm), 模拟输出型液位计b=0。
b) 示值的最大允许误差为±N。N 为液位计的绝对误差标称值，可选为0.5mm、1.0mm、1.5mm 、2.0mm。
液位计在调校后，零点和满度的输出值误差应不超过最大允许示值误差绝对值的二分之一。
6.1.2 非线性
液位计的非线性误差应不超过最大允许示值误差绝对值的二分之一。
6.1.3 回差
液位计的回差应不超过最大允许示值误差绝对值的五分之二。
6.1.4 重复性
液位计的重复性应不超过最大允许示值误差绝对值的五分之二。
6.2 与影响量有关的要求
6.2.1 稳定性
液位计连续运行72 h。 试验前后输出值的变化，以及下限值和满量程的变化均应不超过最大允许示值误差绝对值的二分之一。
6.2.2 负载电阻
对于模拟输出型液位计，在保证液位计正常工作电压不变的前提下，当负载电阻在规定范围 (见5.2)内变化时，输出值的变化应不超过最大允许示值误差绝对值的五分之二。
6.2.3 电源变化
供电电压在液位计的正常工作电压范围内变化，输出值的变化应不超过最大允许示值误差绝对值的五分之二。
6.2.4 电源保护
液位计应具备防反向保护功能。当液位计电源端反向施加允许的最大供电电压后，再正常连接时，液位计应能正常工作，输出值的变化应不超过最大允许示值误差绝对值的五分之二。
GB/T 21117—2007
6.2.5 温度性能
在5.4规定的工作环境温度范围内，平均每变化10℃,输出值变化应不超过最大允许示值误差的绝对值。试验后，液位计应符合6.1的要求。
6.2.6 恒定湿热
液位计在温度40℃和相对湿度95%的条件下至少保持48h。 试验后，输出值的变化应不超过最大允许示值误差绝对值的二分之一，并符合6.3.1的b)、6.3.3的要求。在一般试验大气条件下恢复24h后，应符合6.1、6.3.1的a)的要求。
6.2.7 机械振动
按照GB/T18271.3—2000 中7.1的规定，选择以下试验条件：
a) 频率范围：10 Hz～500 Hz;
b) 位移峰幅值：0.15 mm;
c) 加速度幅值：19.6 m/s²。
液位计经受振动试验后，应符合6.1、6.3.1的a)、6.3.3的要求。
6.2.8 电磁兼容性
液位计的抗扰度试验的最低要求在表1 中给出，评定试验结果的性能判据(通用原则)应符合 GB/T 18268—2000 中6.5的规定。
本标准不对液位计的发射要求做规定。如需要，可选用GB/T 18268—2000中7.2规定的 A 类设 备的发射限值。
表 1 液位计的抗扰度试验要求和性能判据
| 端口 | 试验项目 | 基础标准 | 试验值 | 性能判据 |
| 外壳 | 静电放电(ESD) 射频电磁场辐射 工频磁场 | GB/T 17626.2—1998 GB/T 17626.3—1998 GB/T 17626.8—1998 | 接触放电4kV;空气放电8kV 10V/m 400A/m | 2 1 1 |
| 电源端 | 电快速瞬变脉冲群 浪涌(冲击) 射频场感应的传导骚扰 | GB/T 17626.4—1998 GB/T 17626.5-1999 GB/T 17626.6—1998 | 2kV 1kV(线对线)/2kV(线对地) 3V | 2 2 1 |
| 信号端 | 电快速瞬变脉冲群 浪涌(冲击) 射频场感应的传导骚扰 | GB/T 17626.4—1998 GB/T 17626.5—1999 GB/T 17626.6—1998 | 1kV 1kV(线对地) 3V | 2 2 1 |
6.3 其他要求
6.3.1 绝缘电阻
液位计应带有接地端子或接地导线，该端和壳体的导通电阻应≤0.5 Ω。
液位计的绝缘电阻应符合 GB/T 15479—1995 的规定。试验电压为：100 V(d.c)。 具体要求如下：
a) 在一般大气条件下，电源端和接地端之间的绝缘电阻应≥10 MΩ;
b) 经湿热试验后，电源端和接地端之间的绝缘电阻应≥5 MQ。
6.3.2 工作压力
测杆承受的试验压力为额定工作压力的1.5倍。持续20 min,不应有渗漏和损坏现象，并符合 6.1、6.3.1的a)、6.3.3 的要求。
6.3.3 外观
液位计的外表面应光洁、平整、色泽均匀，不得有剥落及伤痕等缺陷。标牌应清晰、完整。紧固件不得有松动、损坏现象。刚性杆液位计的测杆不得有弯曲、变形现象。
GB/T 21117—2007
6.3.4 防爆性能
防爆型液位计需经国家指定的防爆检验单位审查和检验，取得防爆合格证书。在液位计明显处应有防爆标志和防爆合格证号。其中：隔爆型液位计应按GB 3836.1和 GB 3836.2 的要求设计和生产； 本质安全型液位计应按GB 3836.1和 GB 3836.4 的要求设计和生产。
6.3.5 防护性能
液位计应符合GB4208 的要求。防护等级可选择：IP65,IP66 或 IP67。
6.3.6 抗运输环境性能
液位计应符合JB/T9329—1999 的要求。在包装好的情况下，产品经低温、碰撞、跌落试验后，应符合6.1、6.3.1中a)、6.3.3 的要求。其中，低温试验的温度为：-40℃;跌落试验的自由跌落高度为：500 mm。
7 试验方法
7.1 试验条件
7.1.1 环境条件
7.1.1.1 参比大气条件
液位计的参比性能应在参比大气条件下进行试验：
a) 温度：(20±2)℃;
b) 相对湿度：60%～70%;
c) 大气压力：86 kPa～106 kPa。
7.1.1.2 一般试验大气条件
无需在参比大气条件下进行的试验，推荐采用下列一般试验大气条件：
a) 温度：15℃~35℃;
b) 相对湿度：45%～75%;
c) 大气压力：86 kPa～106 kPa。
7.1.1.3 其他环境条件
磁场：除地磁场外，应使其他外界磁场小到可以忽略不计。
机械振动：无影响性能的机械振动。
7.1.1.4 电源条件
交流供电电源(测量仪器用):
—电压：(220±10)V;
—频率：(50±0.5)Hz;
—谐波含量：≤5%。
直流供电电源(液位计用):
—电压：0 V～32V 可调；
—输出电流：2 A;
—峰值噪声：≤50 mV。
7.2 试验的一般规定
7.2.1 每项试验前允许调整“下限值”和“量程”,在试验过程中，不得进行调整。
7.2.2 试验采用的测量仪器的最大允许误差应不大于被测液位计最大允许误差的四分之一。
7.2.3 试验前，液位计应在试验场地放置2 h 以上。
7.2.4 液位计和试验设备通电后，应预热30 min。
7.2.5 影响量试验中，应只有涉及的影响量在规定范围内变化，其他影响量在规定条件下保持恒定。
7.2.6 除非本标准另有规定，影响量试验在一般试验大气条件下，并仅在液位计测量范围的中间点附近(量程的50%±5%)进行；液位计电源电压为：额定工作电压，其允差为±10%。
7.2.7 试验规定中未涉及到的部分按 GB/T 18271.1—2000 进行。
7.2.8 试验结果记录和评定的书面报告内容按GB/T 18271.4—2000 进行。
7.3 与准确度有关的试验
与准确度有关的试验应在参比大气条件下进行，且试验样品和试验设备均应先在参比大气条件下使之稳定，所有可能影响试验结果的工作条件均应随时进行观察并作记录。

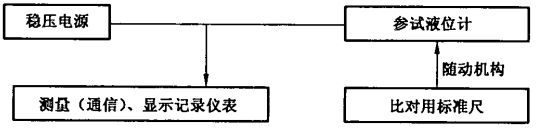

液位计按图1固定和连接；比对用标准尺可采用磁栅尺、光栅尺或游标卡尺等；标准尺和随动机构在一起的综合误差应符合7.2.2的要求；电源供电电压应满足7.1.1.4规定的要求。
液位计的校准点应按量程均匀分布，选择包括测量上、下限在内的7～21个点。校准试验循环次数 为正、反行程各3次。校准时，改变随动机构的位置，使标准尺示值接近于当前校准点，其差值应不大于 相邻校准点间隔值的0.03倍。记录各校准点的标准尺示值和液位计输出值。示值误差、非线性、回差、重复性的计算方法见附录 A。
7.4 与影响量有关的试验
7.4.1 稳定性试验
试验在参比条件下进行。试验前，液位计预热30 min, 测量液位计满量程的50%处以及下限值和满度输出值；运行72h 后，测量液位计满量程的50%处以及下限值和满度输出值，比较两次测量数据的 变化。
7.4.2 负载电阻试验
模拟输出型液位计的输出端接标准电阻箱，在测量范围内改变液位计的输出，使其信号值最大。电流输出型液位计的负载电阻从“0 Q”改变到“750Ω”,电压输出型液位计的负载电阻从“断路”改变到 “1kQ”。 测量仪表的输入阻抗应不小于1MΩ。 观察液位计输出值的变化，记录最大值。
7.4.3 电源变化试验
在液位计电源电压范围内大致均匀地选择3～5个试验点。改变电源电压到各试验点的士10%,记 录液位计输出值的变化。
7.4.4 电源保护试验
在液位计电源端反向施加30 V～32 V的电压，持续1min。 然后，正常连接，测试并记录液位计输
出值的变化。
7.4.5 温度性能试验
液位计放入温度试验箱，并通电。试验温度范围按5.4的要求，升温、降温时的温度变化率应不超 过5℃/min。 液位计应先在常温20℃±2℃下静置1 h,然后进行两次循环试验。 一次循环过程为：降 温到最低温度点并保持2h,升温到最高温度点并保持2 h,降温到常温并停留2h。 变温之前进行性能 测试，记录液位计输出值，并计算两相邻温度间温度每变化10℃示值的变化量。
7.4.6 恒定湿热试验
液位计在不包装、不通电的情况下放入湿热试验箱，升温至40℃±2℃。2h 后加湿，使相对湿度保 持在90%～95%范围内，持续48 h。 在试验结束前10 min, 对液位计供电，观察工作是否正常，测量和 记录输出值。试验结束后应立即测量绝缘电阻。
7.4.7 机械振动试验
按 GB/T 18271.3—2000中第7章的规定进行试验。
GB/T 21117—2007
7.4.8 电磁兼容性试验
7.4.8 电磁兼容性试验
—按GB/T18268—2000 中第5章的规定，制定电磁兼容试验方案；
—按GB/T17626.2—1998的规定，进行静电放电抗扰度试验；
—按GB/T17626.3—1998的规定，进行射频电磁场辐射抗扰度试验；
—按GB/T17626.4—1998的规定，进行电快速瞬变脉冲群抗扰度试验；
—按GB/T17626.5—1999的规定，进行浪涌(冲击)抗扰度试验；
—按 GB/T17626.6—1998的规定，进行射频场感应的传导骚扰抗扰度试验；
—按GB/T17626.8—1998的规定，进行工频磁场抗扰度试验；
—按GB/T18268—2000 中6.5的规定，对试验结果进行评定。按GB/T18268—2000 中第8章的要求，编写试验报告。
7.5 其他试验
7.5.1 绝缘电阻试验
试验按 GB/T 15479—1995中5.3的规定进行。
7.5.2 工作压力试验
将液位计的测杆部分安装在压力试验设备上，试验压力为额定工作压力的1.5倍。持续20 min, 检查液位计性能。
7.5.3 外观检查
目力观察和通电检查。
7.5.4 防爆性能试验
——隔爆型液位计应按 GB 3836.1和 GB3836.2 的规定进行试验；
——本质安全型液位计应按GB 3836.1和 GB 3836.4 的规定进行试验。
7.5.5 防护性能试验
按照 GB 4208的规定进行试验。
7.5.6 抗运输环境性能试验
液位计在包装好的情况下，进行运输、运输贮存基本环境条件试验，并按以下顺序进行：
a) 按 JB/T9329—1999 中4.2的规定进行低温试验。对于工作环境低于-40℃,并经过7.4.5 规定试验的液位计，不进行该项试验。
b) 按 JB/T 9329—1999中4.4的规定进行碰撞试验。
c) 按 JB/T 9329—1999 中4.5的规定进行跌落试验。
d) 检查液位计性能。
8 检验规则
8.1 检验项目
按表2规定。
表 2 检验项目和检验顺序
| 序号 | 项目名称 | 要求章条号 | 试验方法章条号 | 出厂检验 | 型式检验 |
| 1 | 示值误差 | 6.1.1 | 7.3 | √ | √ |
| 2 | 非线性 | 6.1.2 | 7.3 | √ | √ |
| 3 | 回差 | 6.1.3 | 7.3 | √ | √ |
| 4 | 重复性 | 6.1.4 | 7.3 | √ | √ |
| 5 | 稳定性 | 6.2.1 | 7.4.1 | —— | √ |
| 6 | 负载电阻 | 6.2.2 | 7.4.2 | √ | √ |
| 7 | 电源变化 | 6.2.3 | 7.4.3 | √ | √ |
| 8 | 电源保护 | 6.2.4 | 7.4.4 | √ | √ |
| 9 | 温度性能 | 6.2.5 | 7.4.5 | √ | |
| 10 | 恒定湿热 | 6.2.6 | 7.4.6 | √ | |
| 11 | 机械振动 | 6.2.7 | 7.4.7 | √ | |
| 12 | 电磁兼容性 | 6.2.8 | 7.4.8 | √ | |
| 13 | 绝缘电阻 | 6.3.1 | 7.5.1 | √ | √ |
| 14 | 工作压力 | 6.3.2 | 7.5.2 | √ | √ |
| 15 | 外观 | 6.3.3 | 7.5.3 | √ | √ |
| 16 | 防爆性能 | 6.3.4 | 7.5.4 | √ | |
| 17 | 防护性能 | 6.3.5 | 7.5.5 | √ | |
| 18 | 抗运输环境性能 | 6.3.6 | 7.5.6 | √ | |
| 注：“ √ ”为必检项目，“一 ”为不检项目。 | |||||
8.2 出厂检验
每台产品交货前必须通过出厂检验。
8.3 型式检验
出现下列任一情况，应进行型式检验：
a) 新产品试制定型；
b) 正常生产的周期性质量监督，间隔不应超过两年；
c) 当设计、工艺和材料等方面有重大变更时；
d) 产品停产一年以上，恢复生产时；
e) 出厂检验结果与上次型式检验有较大差异时；
f) 国家质量监督机构提出相应的要求时。
在 a)、c)项的情况下，从试制品中任意抽取2台，作为被检样本；在b)、d)、e)、f)项情况下，应随机 抽取同一批产品中的3台，作为被检样本。被检样本只有在所规定的检验项目全部符合本标准时，则型 式检验通过。但对 b)、d)、e)、f)项的情况，若其中只有一台产品中有一个检验项目不符合要求时，则应 加倍抽取样本进行复检，复检样本只检验被检样本的不合格项目；经检验全部合格后，则型式检验通过， 否则为不通过。
防爆型液位计除按本标准进行型式检验外，还需履行防爆审查和检验手续。
9 标志、使用说明书
9.1 标志
在液位计外壳的适当位置应设有铭牌，铭牌应清晰标明下列标志：
a) 制造厂名或注册商标；
b) 产品名称；
c) 产品型号规格；
d) 测量范围；
GB/T 21117—2007
e) 环境温度；
f) 工作压力；
g) 制造日期及编号；
h) 防爆型产品应注明防爆标志及防爆合格证号，产品的接线端子应有接线标志。本质安全型产 品应标明其基本电气参数。
9.2 使用说明书
制造厂应向用户提供使用说明书，内容编制按GB9969.1 的规定进行。
10 包装、贮存、运输
10.1 包装
液位计按照GB/T 15464 的要求进行包装。
10.2 贮存
液位计应贮存在环境温度为： -25℃~+40℃,相对湿度为：10%～75%,不含有腐蚀性气体并通风 的室内。
10.3 运输
液位计在包装好的情况下，可由常规交通工具运输，运输过程中应防止受剧烈冲击、雨淋及暴晒。
