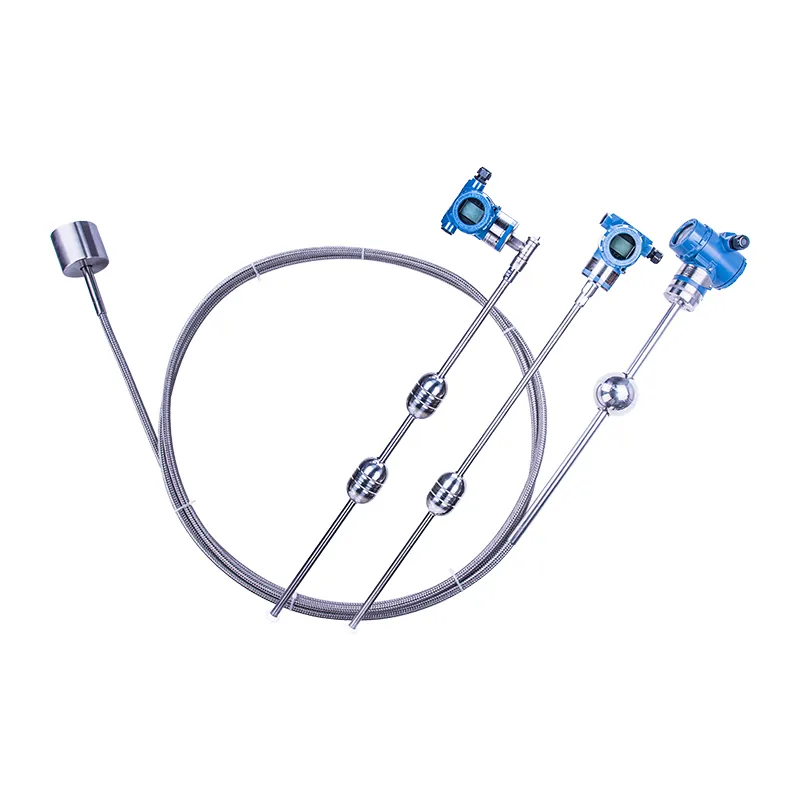

MTL磁致伸缩液位计用于液位和界面的连续测量。磁致伸缩液位测量是目前最好的液位测量和控制技术之一。磁致伸缩液位计可以提供两个独立的输出：界面；总体水平。当比重差降至0.02时即可使用。磁致伸缩液位计常用于油水界面的测量。其他包括酸罐，丙烷容器，脱盐器和污水罐。磁致伸缩液位变送器由探杆，电路单元和磁性浮子三部分组成。柔性电缆型和外浮标型是从基本型派生出来的。并具有多种通信模式4〜20mA，0〜5V，0〜10V，HART，RS-485，CAN，PROFIBUS，PROFINET等。
MTL磁致伸缩液位计用于液位和界面的连续测量。此外，磁致伸缩液位传感器应用范围十分广泛，包括：石油、化工原料储存、工业过程、生物化学、制药、食品饮料、储罐管理、加油站地下加注等工业计量与控制、大坝水位、水库水位监测以及污水处理等。
规格参数表：
| 指标 | 参数 | ||
| 电源供应 | 12V~32V DC直流 | ||
| 工作温度 | 电子部分：-40℃～+105℃、杆部分：-60℃～+500℃ | ||
| 范围 | 硬杆：50mm~7000mm，软杆：最长可达25000mm | ||
| 准确性 | 0.1％FS（可选0.05%FS，0.01%FS） | ||
| 输出形式 | 4~20mA；0~5V；0~10V；±5V；±10V；HART，RS-485，CAN，PROFIBUS，PROFINET等 | ||
| 线性误差 | 优于±0.05%FS；传感器量程小于300mm，误差小于50um | ||
| 重复性 | 优于±0.002%FS | ||
| 输出温度漂移 | 50ppm/℃ | ||
| 产品耗电量 | ≤50mA | ||
| 输出纹波 | ≤20毫伏 | ||
| 盲区 | 软杆：上死区：50mm，下死区：100mm；硬杆：上死区：51mm，下死区：36mm，带黑线标识（可根据客户要求修改） | ||
| 具有负载能力 | 4～20mA输出；带负载能力≤500Ω；0～5V、0～10V输出：最小控制器负载≥5kΩ | ||
| 棒材 | 304、316L或用户特定定制 | ||
| 电子外壳材料 | 1Cr18Ni9Ti | ||
| 引导模式 | 1.屏蔽线连接，默认长度1.5m（特殊尺寸可定制）2.航空插头连接3.端子连接； | ||
| 浮料 | 0Cr18Ni9、316、橡胶 | ||
| 安装形式 | 螺纹安装、连接器安装、定位环安装、悬挂安装或特殊定制 | ||
| 防爆类型 | Ex d II CT1~CT6 Ga、Ex ia II CT1~CT6 Ga | ||
| 防护等级 | IP66，可定制IP69K | ||
磁致伸缩测量原理
磁致伸缩液位计测量原理如图 1 所示，液位计顶部的电子收发器在磁致伸缩线内产生激励脉冲，激励脉冲在直导线内产生环形磁场。磁致伸缩线套管外套有浮子，浮子悬浮在液面，随液位上下移动。
浮子內装有永磁铁，所产生的磁场与激励脉冲产生的环形磁场垂直。两个磁场相互作用产生“返回脉冲”并沿磁致伸缩线返回收发器。从收发器产生激励脉冲到返回脉冲到达收发器的时间差，反映了脉冲信号在收发器和液面之间的传播时间，因此可根据该传播时间计算收发器和液面之间的距离，并根据事先标定的收发器安装高度计算出液面高度。
对于多层介质的场合，可以使用多个浮子，从而不仅测量出顶层液体——空气间的液位，还同时测量出不同液体介质间的界位。
