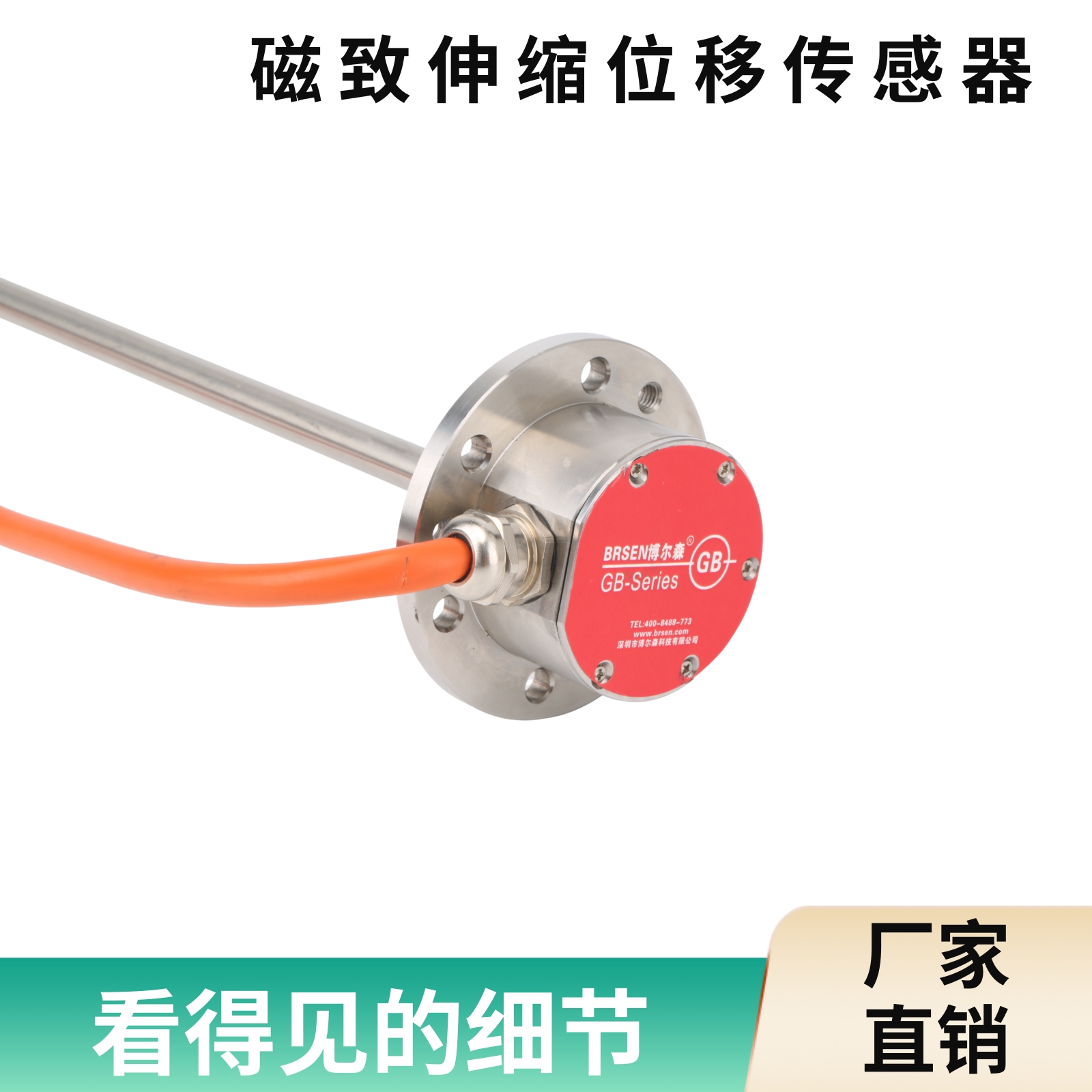

模拟量输出磁致伸缩位移传感器线缆相关问题总结

该内容围绕“400米距离下，带4-20mA输出的磁致伸缩位移传感器的线缆选择与噪声优化”展开，核心信息如下：

一、现有线缆与问题

• 目前使用线缆：TRVVSP 3x2x0.25；
• 存在问题：接收端有±0.1%测量范围的噪声，虽未影响使用，但有优化空间。

二、线缆选择建议

• 无特定推荐型号，但“编织+铝箔”双层屏蔽线缆更优。其中编织屏蔽层适配中低频噪声，铝箔屏蔽层适配高频噪声，可兼顾不同频段抗干扰需求；
• 对4-20mA模拟量信号，线缆阻抗等其他电气特性对抗噪声影响不大。

三、信号类型优化建议

• 优先推荐SSI（同步串行接口）数字信号，而非模拟量信号；
• 优势：SSI基于RS-422协议，抗干扰能力更强；与模拟量传感器成本基本一致；可实现磁致伸缩位移传感器测量周期与RMC（远程运动控制器）控制周期同步，减少信号抖动。

四、模拟量噪声常见原因

1. 屏蔽层连接错误：常规推荐仅在信号发送端（传感器端）连接屏蔽层，也可根据场景尝试其他连接方式；
2. 差分输入接线错误：RMC模拟量输入为差分模式，电流需从“+In”接入、“In-”流出后返回传感器，不可直接接RMC公共端；
3. 靠近高频线缆：应尽量避免该线缆与高频线缆（如变频器、高频电机线缆）近距离敷设。
