磁致伸缩传感器技术

  磁致伸缩是磁性材料的一种特性,导致它们在磁化过程中改变尺寸或形状。该特性用于磁致伸缩传感器以检测位置,该技术已建立并用于市场的所有领域以检测位置。磁致伸缩传感器具有非常高的精度和非接触式操作,具有极长的机械寿命。

  这些磁致伸缩传感器可作为带机械外壳的线性传感器和安装在气动或液压缸内的气缸传感器。与浮子结合使用,传感器也可用作液位传感器/变送器。

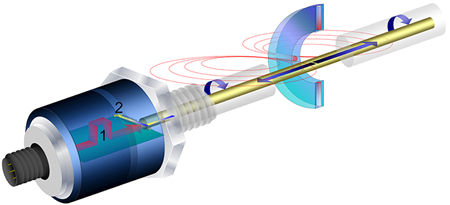

磁致伸缩传感器的工作原理
磁致伸缩传感器的工作原理

  传感器包含电子元件、传感器棒和永磁体。波导安装在传感器杆内部,该波导是磁致伸缩线。永磁体沿着传感器杆移动,在气缸中,磁铁安装在气缸的活塞中,在液位传感器中,磁铁放置在浮子中。

  电子器件向波导施加电流脉冲,电流和永磁体导致波导扭曲,这称为Wiedemann效应。当电流以脉冲形式施加时,导线的扭曲将表现为超声波,该超声波在材料中以声速传播,因此得名波导。波由传感器电子设备检测,位置由传感器计算为已知的时间和速度。

  波也将沿相反方向传播,远离电子设备,朝向传感器杆的末端。在那里,波被阻尼元件吸收,因此磁致伸缩传感器在传感器杆的末端有一个非活动区。

  传感器电子元件不必与传感器杆放在一起,可以放置在其他地方。如果安装传感器杆的空间有限,例如在气缸中,这是一个优势。RD系列是一种以这种方式设计的传感器型号,电子元件可以安装在远离传感器杆的地方。磁致伸缩传感器具有不同的信号输出,如电压、4-20 mA、Profibus、SSI 等。
