MH-Series Analog

产品展示, 磁致伸缩位移传感器 | 2020年3月6日 12:23

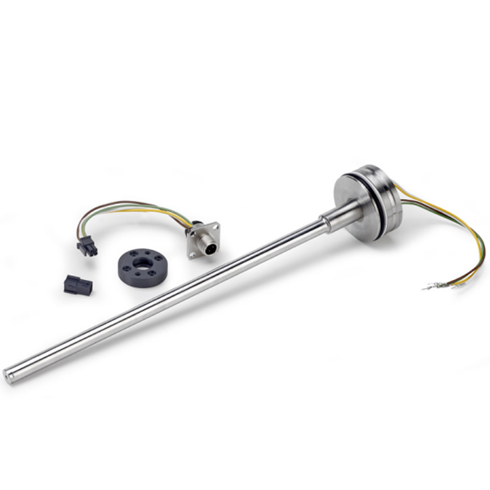

MH系列全内置紧凑型磁致伸缩位移传感器,电子头尺寸仅48mm(直径)×21mm(厚度),适用于对电子头安装空间有严格要求的内置测量场合。结构紧凑,抗干扰能力强,可广泛应用于工程机械、行走机械、动力机械等场合...

MH系列全内置紧凑型磁致伸缩位移传感器,电子头尺寸仅48mm(直径)×21mm(厚度),适用于对电子头安装空间有严格要求的内置测量场合。结构紧凑,抗干扰能力强,可广泛应用于工程机械、行走机械、动力机械等场合。而且可与国外同类线性位移传感器同质替换。

  •   结构紧凑:适用于对电子头安装空间有严格要求的场合,在工程机械有大量应用
  •   坚固耐用:全封闭设计,适应恶劣环境,最高IP68防护等级
  •   直线测量:绝对输出,无须归零,多种信号接口可选
  •   体积小,使用方便:标准信号输出,免维护
  •   永不磨损:连续非接触测量
  •   抗干扰、抗振动能力强
  •   低功耗,有效减小系统发热
  •   全量程可调:100%可调零点和满量程
  •   高分辨率:分辨率最高1um

技术参数:

参数规格
输入
测量数据直线位移
测量行程50mm-2500mm,可根据用户需要定制
测量个数一个
输出
电压0.5~4.5Vdc,0.25~4.75Vdc,0-5/10Vdc控制器最大负载电阻:≥10kΩ)
电流4~20mA,20~4mA, 0~20mA,20~0mA(最小/大负载 0/250 Ω )
精度
分辨率±0.1mm(50~400mm),量程÷4096(>400mm)
非线性度±0.1mm(50~400mm),0.02%(>400mm)
重复精度±0.1mm
更新时间2.0ms
工作条件
磁环速度任意
工作温度-40~105℃
湿度/露点湿度90%,不能结露
温度系数<30ppm/℃
冲击指标GB/T2423.5  100g(11ms)
振动指标GB/T2423.10  25g/10-2000HZ
电气防护IP67
EMC测试GB/T17626.2/3/4/6/8,等级4/3/4/3/3,A类,CE认证,ISO13766,ISO11452-2/4
结构与材料
电子仓不锈钢304
测杆不锈钢304
磁环各种磁环
外管压力安装在液气缸内时为350bar/700bar(峰值)
安装
安装方向任意方向
安装形式电子仓外圆
电气连接
出线方式直出线缆或航空插头
输入电压9-32Vdc
功耗1W
极性保护最大-30Vdc
超压保护最大36Vdc
绝缘电阻>10MΩ
绝缘强度500V

MH系列位移传感器内置一个16位D/A转换器,实时精确地将游标磁环的绝对位置转为标准的4-20mA电流信号或者其它信号,输出信号和有效量程成线性关系。可根据现场使用需要通过螺丝刀100%设定零点、满度以及正反向,操作简单。输出的标准模拟信号可直接输出到PLC控制模块(如西门子331模块)或者其它仪表。

耐压外管尺寸及安装说明

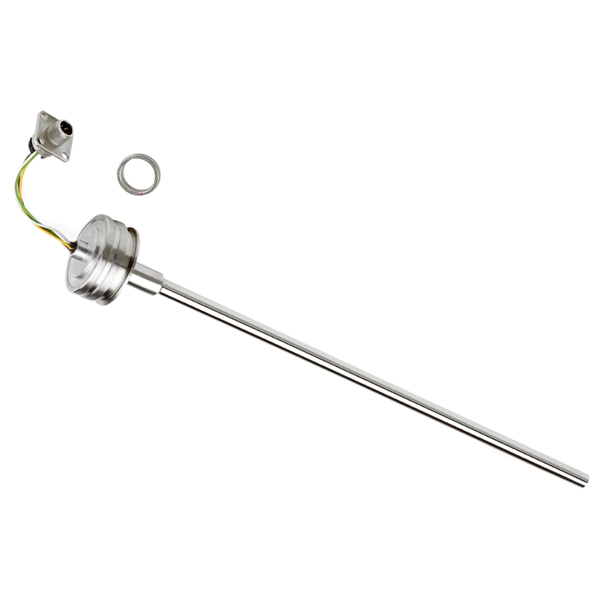

MH系列耐压外管,不锈钢电子仓,专为液压系统使用设计的,内置于液压缸内部,耐压可达35MPa连续(70MPa峰值)。

MH磁致伸缩位移传感器
MH磁致伸缩位移传感器

安装注意事项:

在焊接时切断所有的传感器连接!

不要将接地端子接到活塞杆上或者缸体底部。

如果缸体内部装置有传感器,不要焊接缸体的任何部位。

如果缸体内部有传感器,不要在靠近缸体的地方进行焊接。

与焊接机接触的任何地方都有可能产生电流或电压,这是由于隔离轴承润滑或塑料件滑动部分引起的。在这种情况下可能会造成同样的后果。

安装说明:

安装传感器外壳,需要M5 DIN913的平头螺丝。只能以轴的方向固定传感器,由于螺丝只能接触到外壳,对螺丝的最大扭矩只能是1Nm,否则传感器外壳会损坏,并且需要去除胶水(如Loctite Blue)对安装好的固定套螺丝进行涂抹封存。
