磁致伸缩位移传感器在悬挂机构上的应用

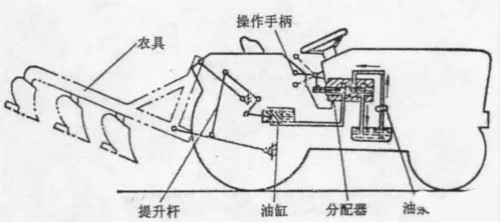

  现有的多数农用拖拉机的悬挂机构, 其农具的提升和下降的控制部分是机械式的, 由驾驶员通过操纵手柄和一套杆件机构以位移量的形式输入信号, 输出量则是通过弹簧、凸轮和力、位调节杠杆机构转换成的位移量, 从而实现操纵主控制阀对农具位置的调整。机械控制的悬挂机构采用杆件和弹性元件, 结构比较复杂, 弹性元件的迟滞、机械摩擦和杆件的胀缩会影响调节性能。近年来, 拖拉机向大功率、低油耗、轻排放、智能化、密封和舒适性方向发展,BRSEN磁致伸缩位移传感器MH系列在农业机械的智能化进程中起着举足轻重的作用。

  农具入土后, 随着耕深、土质和湿度的不断变化, 土壤的阻力不断变化。该变化经上拉杆反应在弹簧总成上, 并通过弹簧杆作用在压力传感器上。压力传感器测得其压力信号与预置参数相比较, 当达到预值时, 控制系统使电磁阀动作, 改变油路,使悬挂机构对农具进行相应的提升或下降,BRSEN博尔森Agri农机型磁致伸缩位移传感器内置于油缸内精确测量油缸行程,实现了拖拉机悬挂机构的自动控制。

  MH Agri 农机型内置磁致伸缩位移传感器满足农业机械中所要求的规格要求,可有效替代电位计,电感式传感器和拉绳位移传感器,并且对振动、冲击、灰尘等环境因素不敏感。

  成本优化,为农业机械量身打造

  性能表现优异

  遵循 2009/64EC 农用机械、ISO 14 982标准

  坚固耐用,可靠的设计

  输出模拟量 电压 0,5 -4.5VDC

  MH系列MXR外置式磁致伸缩位移传感器在缸内安装不可行的情况下,可安装在液压缸的侧面或直接与机械结构相连,其坚固性和可靠性同样出色。

  不锈钢外壳

  测量行程:可达600mm

  坚固耐用,可靠的设计

  工作电压:12/24VDC

  输出模拟量 电压 0,5 -4.5VDC

  电流 4 -20mA
