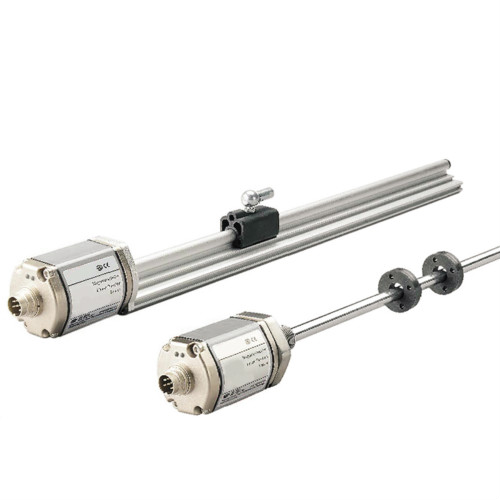

■坚固可靠工业用位移传感器
■线性测量，绝对值输出
■非接触测量，最高可靠性
■增强的诊断和编程能力
■超高的精度，线性精度达0.02%
■重复精度达0.001%
■Start-Stop数字脉冲输出
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 位置，液位 |
| 测量范围 | RP 铝成型外壳：50 – 5080 mm RH耐压外管:50 – 7620 mm |
| 输出 | |
| 精度 | |
| 分辨率 | 0.005mm;0.01mm;0.1mm;(取决于控制器) |
| 非线性度 | ±0.02%或±0.05 mm，以较大者为准 |
| 重复精度 | < 满量程的 ± 0.002% （最小 ± 20 um） |
| 更新时间 | 取决于控制器 |
| 滞后 | 4um |
| 工作条件 | |
| 磁铁速度 | 任意 |
| 工作温度 | – 40 至 +75 °C |
| 湿度 / 露点 | 湿度 90%，不能结露 |
| 保护 | RP 铝成型外壳: IP65 RH 耐压外管: IP67 （配对接头必须锁紧）或IP68（如选配直出电缆） |
| 冲击指标 | 100 g （单一冲击） / IEC 标准 68-2-27 |
| 振荡指标 | 15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性） |
| EMC 测试 | 放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证 |
| 结构,材料 | |
| 故障指示 | 电子头尾盖带LED 显示 |
| RP 铝成型外壳 | 传感器头:铝 传感杆:铝 位置磁铁:滑块磁铁或浮动磁铁 |
| RH 耐压外管 | 传感器头:铝 传感杆和法兰:304 L 不锈钢 外管压力:350 bar / 690 bar （峰值） 位置磁铁:环形磁铁，浮动磁铁或浮球 |
| 安装 | |
| 安装位置 | 任意方位 |
| RP 铝成型外壳 | 可移动固定夹片（需以 M5 缧钉作固定） |
| RH 耐压外管 | 带缧纹法兰公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A |
| 一般锁力 | 45 N-m |
| 电气连接 | |
| 接头选型 | 6 针 D60 公接头或直出电缆 |
| 输入电压 | +24 Vdc （-15 / +20%） |
| 极性保护 | 最大 -30 Vdc |
| 超压保护 | 最大 36 Vdc |
| 秏电量 | 一般 100 mA内 |
| 波动 | < 1 % S-S |
| 电器冲击量 | 500 V （DC 接地线与机械外壳地线之间） |
带有Star/stop输出，该传感器需要控制系统中的模块发来的Start 信号，并返回对应于传感器位置的脉冲。两个脉冲的时间差与磁铁位置即与位移成比例。时间的测量是由控制器完成，并以此计算位移值。
耐压外管尺寸及安装说明
RH系列耐压外管，铝型材电子仓，专为液压系统使用设计的，内置于液压缸内部，耐压可达34MPa连续（69MPa峰值）。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
注：图中所示的上下死区表示传感器在该区域内的输出值为零或者不可靠，本传感器的上下死区值分别为：50.8和63.5mm，该值可以根据客户要求作出适当修改，可在订货时跟我司销售或者技术特别提出。
铝型材外置结构尺寸及安装说明
RP铝型材外置安装结构，适用于一般机械，安装方便，易于维护。
传感器接线方式
航空插头连接时，以针脚和相对应的线色定义
防水接头直接出线时，以线色定义
D60公接头针号排列(面向传感器头)
| 针号 | 线色 | 定义 |
| 1 | 灰 | 模拟信号输出 |
| 2 | 粉 | 信号地 |
| 3 | 黄 | 通讯接口 （+） |
| 4 | 绿 | 通讯接口 （-） |
| 5 | 棕 | +24VDC（-15%/+20%） |
| 6 | 白 | 直流电源地 |
